PVD塗層處理全解析
PVD塗層是什麽? 物理氣相沉積塗層處理,是一種通過物理方法將固體材料氣化成原子、分子或離子狀態,然後在真空環境中沉積到工件表麵形成塗層的技術。核心原理:利用真空鍍膜設備,通過蒸發、濺射、離子鍍等方式,使塗層材料(如金屬、陶瓷、化合物等)在工件表麵形成具有特定性能的薄膜。 特點:環保(無有害化學物質)、塗層均勻、結合力強、厚度可控(通常0.5-5μm)、可鍍材料廣泛。
性能提升
硬度高:塗層硬度可達傳統淬火工藝的3-5倍,顯著延長工件壽命。

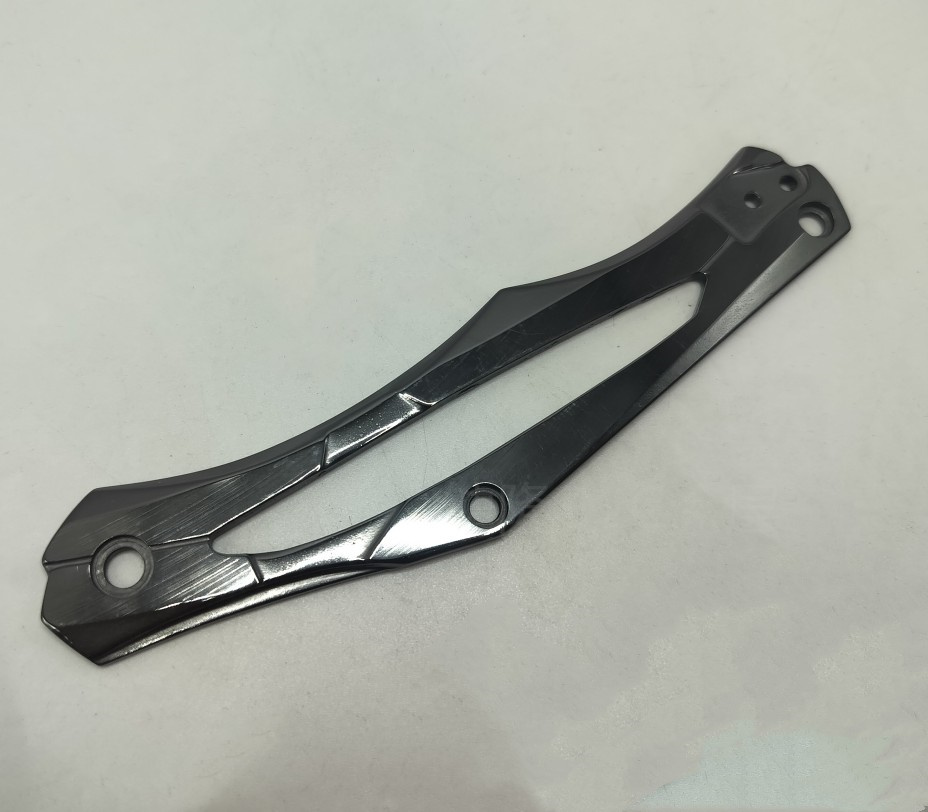

低摩擦係數:減少磨損,提高加工效率(如刀具切削時降低熱量產生)。 耐腐蝕性:隔絕工件與腐蝕介質接觸,適用於海洋、化工等惡劣環境。 環保安全 - 無化學汙染,無需強酸、強堿等有害物質,符合環保法規。 裝飾與功能性結合 - 可定製顏色(如金色、黑色、玫瑰金色),廣泛用於手表、珠寶、電子產品外殼等裝飾領域。
切削工具:鑽頭、銑刀、車刀等,提升刀具壽命3-5倍。
模具行業:注塑模具、衝壓模具,減少粘模、提高表麵光潔度。
航空航天:發動機葉片、軸承,耐受高溫和高速摩擦。
電子與光學:手機外殼鍍膜、光學鏡片增透膜、太陽能電池塗層。
醫療器械:手術器械、人工關節,抗菌(jun1)、耐腐蝕。
汽車工業:活塞環、齒輪,降低摩擦損耗,提升燃油效率。
三、PVD塗層處理的工藝流程
工件預處理:清洗(去除油汙、氧化層)→ 拋光(提高表麵光潔度)。
真空鍍膜: - 工件裝入真空腔,抽至低真空(10⁻³-10⁻⁴ Pa)。 - 離子轟擊清洗(去除表麵殘留雜質)。 沉積塗層:通過蒸發/濺射等方式,控製塗層材料均(jun1)勻附著。
後處理:冷卻→ 檢測(厚度、硬度、結合力)→ 包裝。
四、未來發展趨勢
複合塗層技術:多層複合塗層(如TiN/TiCN/TiAlN)結合多種材料優勢,提升綜合性能。
納米塗層:納米級晶粒結構進一步提高硬度和韌性,適用於精密電子器件。
綠色工藝:開發低能耗、低成本的PVD設備,推動可持續製造。
總結:PVD塗層處理憑借其高性能、環保性和廣泛適用性,已成為現代製造業中提升工件性能的核心技術之一,未來將在高端製造、新能源、電子信息等領域發揮更重要的作用。
